隔直电路的用途

隔直电路的用途

隔直电路是电子系统中不可或缺的基础单元，核心作用是阻断直流分量、只让交流信号通过，最常用的便是电容隔直电路，利用电容 “通交流、隔直流” 的特性来实现信号的隔离与传输。

在多级放大、音频处理、射频通信、传感器信号处理等电路中，前级的输出往往包含着或多或少的直流偏置电压。如果不进行隔离，直流偏置电压会直接进入后级，导致后级放大器的工作点偏移、噪声变大、波形失真，甚至造成器件饱和、烧毁，无法正常工作。而隔直电路此时便能有效的滤除无用的直流偏置，保留有用的交流信号，使前后级电路工作点互不影响，确保系统能够稳定可靠的正常工作。

在音频电路系统中，隔直电路常用于信号耦合，避免前级直流偏置影响后级放大器的动态范围，甚至影响功率放大级的输出，导致直流输出过大，烧毁喇叭。确保声音清晰无失真、无杂音，且能安全的播放。在射频与通信电路中，它能隔离直流偏置，只让高频信号通过，提升信号纯度与抗干扰能力。在传感器与测量电路中，许多微弱信号叠加在直流之上，隔直电路可提取交流信号，提高测量精度。在模拟接口与传输线路中，它还能抑制地电位差带来的直流干扰，减少噪声与误码。

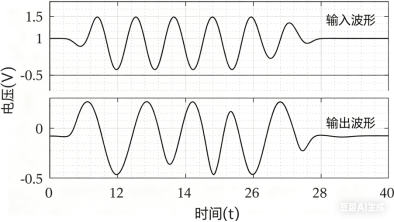

隔直电路输入和输出示意图，假设输出端通过一个1K电阻拉到地（0电位）。

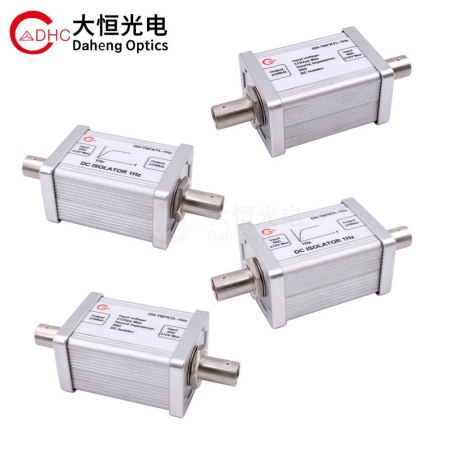

在实验室搭建实验过程中，经常由于被测电路的增益和所需级数不确定，而需要多级串联，此时中间插入一个大恒的隔直电路模块，可以有效防止前后放大器工作点的互相影响，确保主要的交流信号能被正确放大和传递。

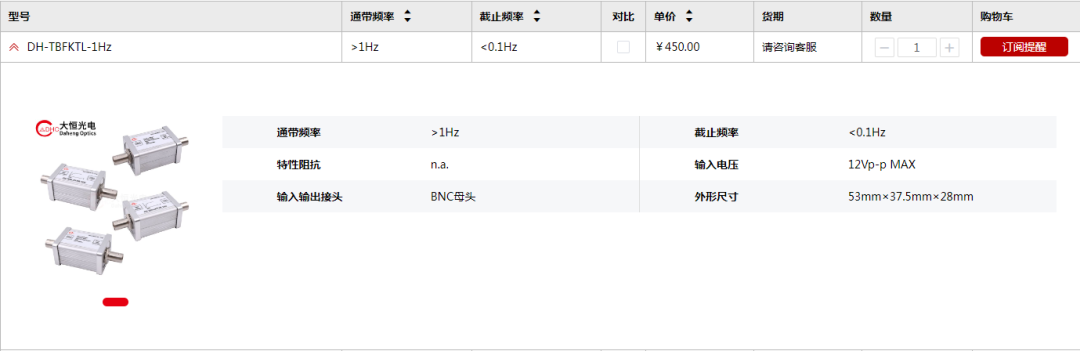

大恒光电隔直模块分为两个版本，一个是频率几乎0起步的版本，用于交流有用信号频率可以达到很低的情况。

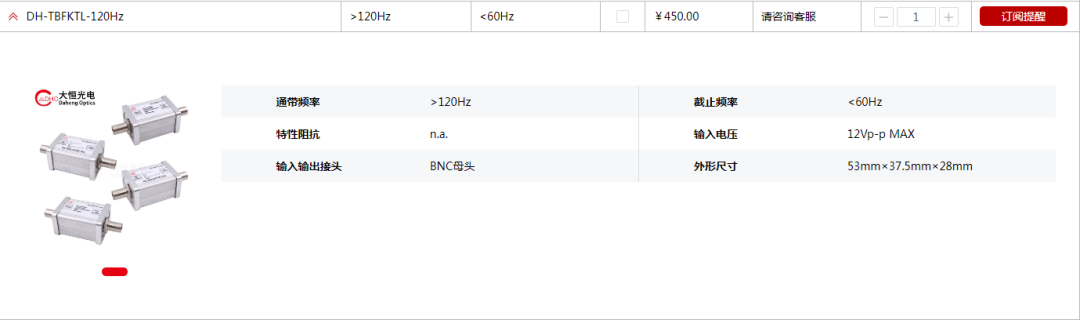

另一种下限频率大于120Hz，这个频率是最高工频频率60Hz（美国和日本部分地区）的两倍，当您信号频率不是特别低时，用这一款隔离直流可以同时屏蔽部分工频干扰。

不过请注意，如果您电路信号中的直流成份是有用的，则不能使用这款产品简单地隔断直流信号，而应当改用TBLISD系列有源隔离驱动器。隔离驱动器可以将输入端有用的直流信号原汁原味地传递给输出端。但是，隔离模块却会将任何输入的直流讯号剔除掉。此外，如果您需要将输出叠加一个直流成份的话，只能选购1HZ版本，此时，您可以用1KOhm的上拉电阻将其设置到您需要的直流电位上。

如欲选购，请参考：外置电子功能模块的直流隔直模块章节。
